Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Cyclustijd: | <7s> | Productomschakeling: | <5min> |
---|---|---|---|
Rubberschuiverdruk : | 0~15Kg | PCB-dikte: | 0.4~6mm |
Van de Groottepcb van PCB Min Maximum Grootte : | 50x50mm | De maximum grootte van PCB: | 460*340mm |
Rubberschuiversnelheid : | 6~200mm/sec | Rubberschuiverhoek : | 60°/55°/45° |
Hoog licht: | de inspectiemateriaal van het soldeerseldeeg,de inspectiesysteem van het soldeerseldeeg |

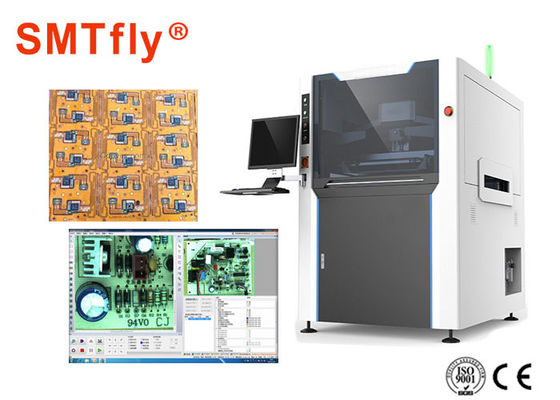

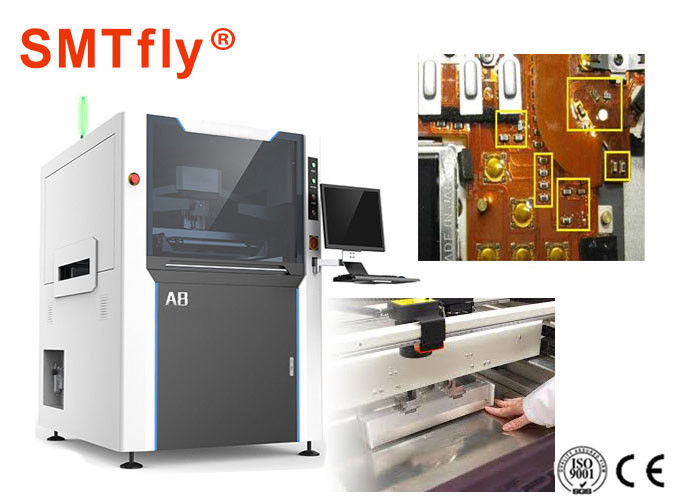

De Printer machine-Precisie van het soldeerseldeeg Druk voor PCB-Assemblage met Stencil, Beschrijving SMTfly-A8:
1. Het systeem van de platformkaliberbepaling
UVW-platformstructuur, hoge precisie, grote starheid en compacte structuur
Aaneenschakeling met drie assen, klein volume, hoge precisie
2. Basis en reksysteem
Stevige het vormen zich Panasonic motor plus origineel de grondwalsdraad van de de installatie hoge precisie van Japan
Hoge starheid, hoge stabiliteit van linker en juiste symmetrische kaderstructuur.
3. Elektrowegsysteem
Veilige en beknopte de kringslay-out van het kringsgas
De weg van het kringsgas richt de twee kanten op en het achtergedeelte van de machine, het onderhoud is geschikt.
4. Besturingssysteem
Gemakkelijk om makkelijk te gebruiken vriendschappelijke verrichtingsinterface, met goede mens-machine dialoogfunctie te leren
Het programmadossier heeft het onderwijs en navigatiefuncties, en elke stap heeft een wenk
Schakelaar tussen Chinees en het Engels
Het heeft verrichtingslogboek, de analyse van de foutenopname en diagnose.
5. Andere functionele opties
De automatische functie van de puntlijm
Automatische aftastenfunctie
Automatisch voeg tinfunctie toe
De gehele lijn gesloten lijncontrole
Constante temperatuur en vochtigheidsfunctie
Staalnetwerk die functie stoppen
Andere functies kunnen volgens de werkelijke vraag van de klant worden aangepast.
De Printer machine-Precisie van het soldeerseldeeg Druk voor PCB-Assemblage met Stencil Specificaiton:
Machine | |
Herhaal Positienauwkeurigheid | ±0.008mm |
Druknauwkeurigheid | ±0.02mm |
Cyclusduur | <7s> |
Productomschakeling | <5min> |
Vereiste lucht | 4.5~6Kg/cm2 |
Machtsinput | AC: 220±10%, 50/60HZ 1Φ 3KW |
Controlemethode | PC-Controle |
Machineafmetingen | 1220 (L) X1355 (W) X1500 (H) MM |
Machinegewicht | Ong.: 1000Kg |
Model | SMTfly-8 | ||
Punt | |||
Het schermkaders | Min Grootte | 470X370mm | |
Maximum Grootte | 737X737mm | ||
Dikte | 25~40mm | ||
Min Grootte van PCB | 50X50mm | ||
De Maximum Grootte van PCB | 460*340mm | ||
PCB-Dikte | 0.4~6mm | ||
PCB Warpage | <1% | ||
Vervoerhoogte | 900±40mm | ||
Vervoerrichting | Links-rechts; Rechts-links; Linker-linkerzijde; Juist-recht | ||
Vervoersnelheid | Maximum Programmeerbare 1500mm/S | ||
Raadsplaats PCB |
Steunregeling | Magnetische pin/Up-Beneden aangepaste lijst/steunblok met de hand Magnetisch vingerhoedje/regelbaar de contourblok van het opkrikkenplatform |
|
Het vastklemmen Systeem | het zij vastklemmen, vacuümpijp, | ||
Drukhoofd | Twee onafhankelijke gemotoriseerde drukhoofden | ||
Rubberschuiversnelheid | 6~200mm/sec | ||
Rubberschuiverdruk | 0~15Kg | ||
Rubberschuiverhoek | 60°/55°/45° | ||
Rubberschuivertype | Roestvrij staal (Norm), plastiek | ||
De Snelheid van de stencilscheiding | 0.1~20mm/sec programmeerbaar | ||
Schoonmakend Systeem | Droog, Nat, (Programmeerbaar) Vacuüm | ||
De waaiers van de lijstaanpassing | X: ±10mm; Y: ±10mm; θ: ±2° |
De Printer machine-Precisie van het soldeerseldeeg Druk voor PCB-Assemblage met Stenciltoepassing:
